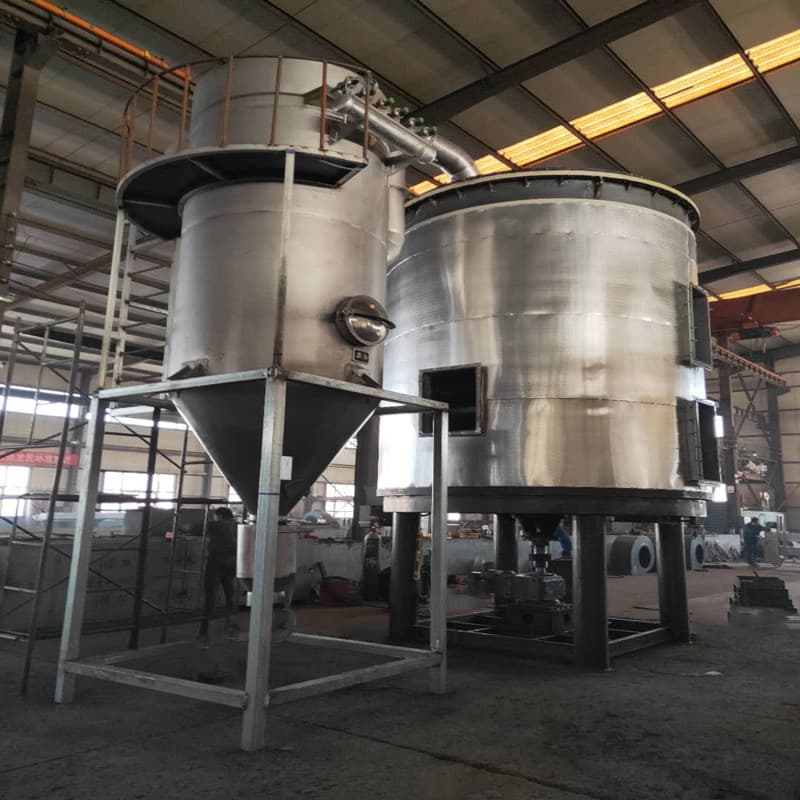

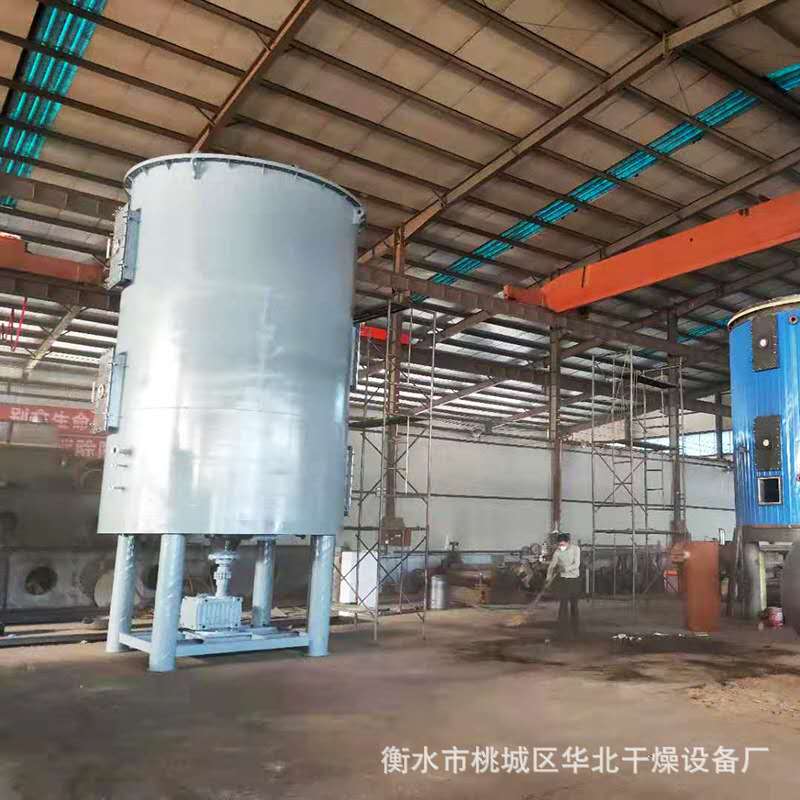

衡水立式多层圆盘连续干燥机专业生产厂家

衡水立式多层圆盘连续干燥机专业生产厂家

衡水华北干燥设备厂是专业生产立式多层圆盘连续干燥机的专业生产厂家，本厂生产的圆盘干燥机适用于多种行业，可使用热源有蒸汽、导热油两种，占地面积小，使用寿命长，设备故障率低，使您买着放心、用着舒心，售后安心。愿我们的一次合作，成为终身朋友，我们的朋友圈真诚欢迎您的加入。

一、 立式多层圆盘连续干燥机工作原理：

         盘式连续干燥机主要由大小干燥盘、耙臂、主轴、传动装置、加料器和筒体组成。大干燥盘和小干燥盘交错排列，每个干燥盘配有一个十字杷臂，耙臂固定在主轴上，并带有若干个可调的回转耙叶。运行时，轴及十字耙臂由调速电机或变频调速通过减速机带动而缓慢旋转，耙叶则盘面上移动。

   被干燥物料自干燥机顶部加入，进入小盘面上，在回转的耙叶推动下一边翻动搅拌，一边从加热盘内缘向外缘或（外缘向内圆）呈指数螺旋线移动，从小盘外缘跌落到下一层大盘上。在反向安装的耙叶推动下，物料由盘外缘向内缘呈指数螺旋线移动，并从内缘跌落到下一层小盘上，如此内外交替，物料逐层自上而下移动，同时被加热介质经盘面传导的热量加热升温和干燥，从底部卸料口得到合格产品。汽化的湿分由干燥机顶部出口自然排出或由排风机引出。

二、 立式多层圆盘连续干燥机技术特性

（一） 干燥盘

1、 设计压力：一般为0.3Mpa,最大可达0.6Mpa。

2、 最高使用压力：一般为0.3Mpa,最高可达0.6Mpa。

3、 加热介质：蒸汽、热水、导热油，干燥温度100°—150°时用≤0.3Mpa饱和水蒸汽或过热蒸汽加热,150°—320°时用导热油加热，≥320°时可采用电、导热油、熔盐等方式加热。

（二） 物料传动系统

1、 主轴转速：1—10转/分，电磁调速或变频无级调速。

2、 耙臂：每层干燥盘上有4-8支固定在主轴上的耙臂。

3、 耙叶：铰接在耙臂上，能随盘面上下浮动保持接触。

4、 碾磙：对易结块和需要破碎的的物料，在适当位置加碾磙，可以加强化传热和干燥过程。
