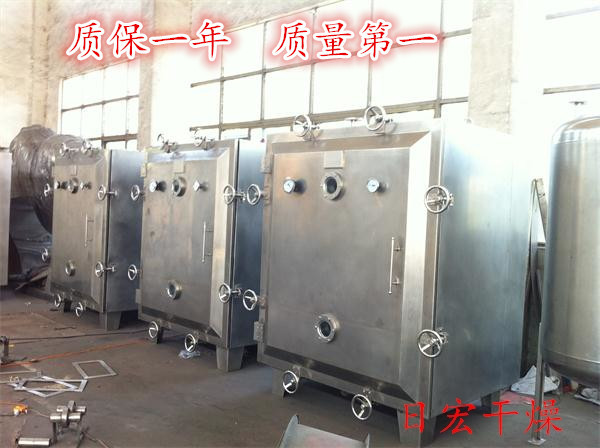

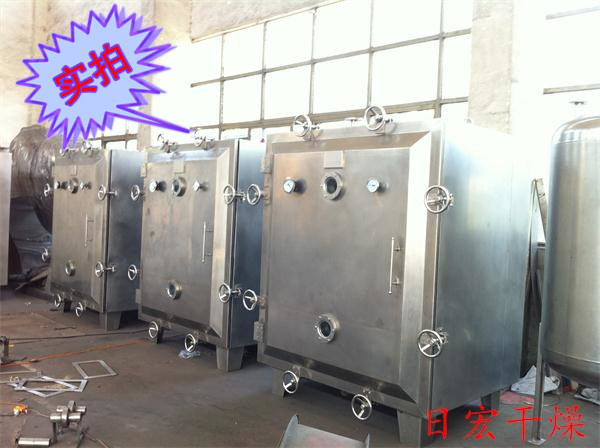

供应YZG-15方形真空干燥机

手机

查看

最后更新时间：2019-03-29

人气值 264

品牌：

售后服务：由常州市日宏干燥设备有限公司从江苏常州市发货，并提供售后服务

一、真空烘箱工作原理：

1、FZG系列低温真空干燥箱、真空烘箱是按照水在低压下沸点温度低的原理，用于高温下易分解、聚合和热敏性物料的低温干燥，使被干燥的含水物料中的水份迅速汽化排出而达到干燥的目的，与较普通的干燥方法相比，具有干燥速度快，污染小和不会对被干燥物品的内在特性造成破坏的特点，因此，该干燥箱被广泛地用于医药、食品、轻工、化工、电子、航空航天、铁道、等行业。

2、低温真空干燥箱、真空烘箱内可分为圆桶式结构和箱式结构，该产品外形美观大方，占地面积小，可充分利用工作室的有效空间，该系列真空干燥箱为静态烘箱。

3、用于电子行业和大型动车电机、变压器烘箱的箱门采用电动门升降，PLC编程，自动联锁控制，工件自动进出，加热均匀、稳定性高。

二、真空烘箱、真空干燥箱结构特点：

1、内胆采用304不锈钢板材焊接制作，精细打磨抛光，骨架采用国标槽钢成井字形焊接。

2、内胆采用316L不锈钢板材焊接制作，精细打磨抛光，骨架采用国标槽钢成井字形焊接。

3、内胆采用304不锈钢板材焊接制作，表面喷涂聚四氟乙烯涂层，可耐强腐蚀介质如硫酸，硝酸，盐酸等强酸强碱。

三、真空烘箱、真空干燥箱的加热方式（蒸汽加热、热水加热、导热油加热、电加热）：

1、蒸汽加热：加热管全部采用不锈钢盘管加热，材质：304，规格为ф51×3、ф32×3、ф22×2，盘管成S型走向，加热均匀，干燥速率快。

2、热水加热：加热管全部采用不锈钢盘管加热，材质：304，规格为ф51×3、ф32×3、ф22×2，盘管成S型走向，加热均匀，干燥速率快，热水可通过锅炉自动供水，或采用水箱加热，利用热水泵循环。

3、导热油加热管全部采用不锈钢盘管加热，材质：304，规格为ф51×3、ф32×3、ф22×2，盘管成S型走向，加热均匀，干燥速率快，导热油可采用油箱加热，利用耐高温泵循环。

4、电加热：烘车采用30×30×1.5不锈钢管焊接，加热管材料为不锈钢，呈W型制作，每层均匀分布，采用智能型温控仪控温，液晶数显，冲温小，稳态精度高。

四、真空烘箱、真空干燥箱的控制方式：

1、大型电机真空干燥箱采用控制系统采用进口触摸屏控制，PLC编程，箱门上下和电动滚轮联锁工作，电流表、电压表实时显示加热过程中电压和用电状态，电器元件采用固态继电器控制，电源具有相序和缺项、漏电保护装置，恒温定时控制，冲温报警，程序工作结束声光报警提示。

2、普通真空干燥箱温控系统采用SR系列智能温控仪表，该仪表具有控制过程响应快、超调小、稳态精度高，实现PID自整定、自动控温、自动恒温、自动加热、自动控制输出阀门的大小开度，避免加热功率过大以及对特殊加热元件某升温段的功率限制等功能；

3、真空烘箱、真空干燥箱配置电接点真空表、止回阀各一只，（电接点真空表可实现箱内真空自动化控制，节约了大量人工，降低了生产成本，止回阀能更有效地杜绝回水现象）。设备配置视镜4个，便于观察箱内物料被干燥时情况和过程。

五、技术参数：

型号	烘盘数(只)	层数	外型尺寸(mm)	工作室尺寸(mm)	总质量(Kg)	配用真空泵
FZG-2	4盘	4	910×830×1080	720×630×690	360	2BV-1.5kw
FZG-3	6盘	6	910×860×1440	720×650×950	480	2BV-1.5kw
FZG-4	8盘	8	910×860×1680	720×650×1200	650	2BV-1.5kw
FZG-5	10盘	10	910×860×1900	720×650×1440	800	2BV-2.25kw
FZG-6	12盘	6	1200×1100×1440	1000×850×950	1000	2BV-2.25kw
FZG-8	16盘	8	1200×1100×1680	1000×850×1200	1200	2BV-2.25kw
FZG-10	20盘	10	1200×1100×1900	1000×850×1440	1400	2BV-2.25kw
FZG-12	24盘	8	1660×1100×1680	1460×850×1200	1600	2BV-3.85kw
FZG-15	32盘	8	1560×1350×1680	1360×1120×1200	2100	2BV-3.85kw
FZG-24	48盘	12	1560×1380×2100	1360×1120×1680	3200	2BV-5.5kw
FZG-30	60盘	10	1700×1780×1900	1460×1480×1440	3800	2BV-5.5kw
FZG-36	72盘	12	1700×1780×2100	1460×1480×1680	4200	2BV-7.5kw
FZG-48	96盘	12	2200×1780×2100	1940×1480×1680	5100	2BV-7.5kw
也可根据客户的要求定制各类尺寸的大型烘箱（箱体外形尺寸若有误差以实物为准）
a)烘盘尺寸：640×460×45（mm）层高：122（mm）； b)箱内空载真空度：-0.096（mpa）； c)烘架使用温度：常温~120(℃)，可根据改变加热方式达到不同的高温度值； d)以上标注的工作室尺寸均为：蒸汽、热水、导热油加热方式的尺寸，电加热的工作室略小于标注尺寸工艺流程图*
